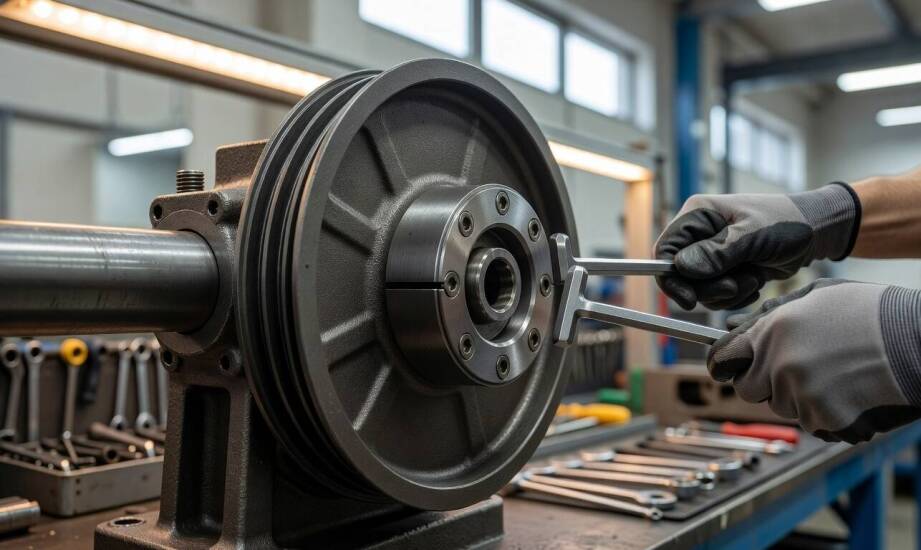

Tuleja stożkowa w napędzie pasowym — jak działa i kiedy znajduje zastosowanie

Koło pasowe osadzone na wale silnika zaczyna pracować z wyczuwalnym luzem. Powstają trudne do wytłumienia drgania, gwałtownie wzrasta poziom hałasu, a przyspieszone zużycie dotyka zarówno samego pasa transmisyjnego, jak i wrażliwych łożysk w całym układzie. W intensywnie eksploatowanych napędach zaawansowanych maszyn produkcyjnych taki scenariusz błyskawicznie prowadzi do awarii, nieplanowanych przestojów oraz generuje bardzo wysokie koszty napraw serwisowych. Zjawisko wybijania się połączeń staje się szczególnie groźne w maszynach o zmiennym kierunku obrotów. Rozwiązaniem pozwalającym na stabilne, precyzyjne i trwałe osadzenie komponentów napędowych stają się samocentrujące elementy zaciskowe, które skutecznie eliminują problem powstawania luzów obwodowych w trakcie ciągłej pracy.

Zasada działania mocowania stożkowego

Mechanizm osadzenia opiera się na prostym, ale niezwykle skutecznym zjawisku geometrycznego klina. Odpowiednio dobrane tuleje taper lock wykorzystują specyficzny, stożkowy kształt korpusu. Podczas stopniowego, naprzemiennego dokręcania śrub montażowych, stalowy odlew przesuwa się wzdłuż precyzyjnie dopasowanego gniazda w piaście docelowego koła pasowego. W efekcie tego ruchu siły rozkładają się równomiernie w kierunku promieniowym oraz osiowym, co gwarantuje natychmiastowe, idealne centrowanie detalu względem osi obrotu wału. Powstający w ten sposób silny nacisk cierny tworzy wyjątkowo sztywne i bezpieczne mocowanie.

Współpraca usystematyzowanego komponentu z piastą koła zębatego, wałem napędowym oraz innymi elementami transmisyjnymi pozwala na optymalne przeniesienie napędu bez strat energii. Wewnętrzny, cylindryczny otwór idealnie obejmuje wał maszyny, podczas gdy sfazowana powierzchnia zewnętrzna klinuje się wewnątrz piasty. Eliminuje to całkowicie konieczność kosztownej obróbki piasty pod tradycyjny wpust, co znacząco obniża koszty produkcji całego podzespołu mechanicznego. Przenoszenie momentu obrotowego odbywa się bardzo płynnie i bez ryzyka poślizgu. Wymaga to jedynie rygorystycznego zachowania zalecanego momentu dokręcenia śrub imbusowych przez serwisanta.

Zastosowanie w maszynach i przewaga nad wpustem

W nowoczesnych obrabiarkach CNC, wielkogabarytowych przenośnikach taśmowych oraz ciężkich urządzeniach z napędem pasowym kluczowa staje się maksymalnie krótka przerwa techniczna. Innowacyjne mocowania stożkowe sprawdzają się doskonale w miejscach, w których element transmisyjny wymaga częstego demontażu w celach konserwacyjnych lub szybkiego przezbrojenia maszyny. Błyskawiczne poluzowanie śrub i wkręcenie ich w specjalne otwory demontażowe powoduje samoczynne, bezinwazyjne wypchnięcie stożka z gniazda. Znacząco ogranicza to czas przestojów linii produkcyjnych, co stanowi absolutny priorytet dla współczesnych zakładów przemysłowych. Układy oparte na zacisku ciernym doskonale znoszą również pracę w trudnych warunkach zmiennego obciążenia dynamicznego.

Klasyczne osadzenie komponentów na wpust pryzmatyczny wymaga wykonania precyzyjnego rowka na wale maszyny, co wiąże się z czasochłonną obróbką skrawaniem. Porównanie obu technologii wyraźnie faworyzuje systemy bezklinowe pod względem łatwości obsługi warsztatowej. Zacisk promieniowy zapobiega uszkodzeniom powierzchni wału, głębokim zarysowaniom oraz zatarciom, które niemal zawsze towarzyszą mechanicznemu wybijaniu zapieczonych klinów stalowych. Cały proces instalacyjny zachowuje pełną powtarzalność operacji i zapewnia mechanikom znakomitą kontrolę luzu między współpracującymi elementami napędu.

Pewne ograniczenia technologiczne tego mechanizmu wynikają z charakterystyki połączeń ciernych. Elementy zaciskowe wykazują bardzo dużą wrażliwość na obecność zabrudzeń, drobnych opiłków metalu czy resztek smaru na współpracujących powierzchniach stykowych. Wielokrotny montaż bez uprzedniego, dokładnego czyszczenia drastycznie przyspiesza zużycie powierzchni stożkowej, co bezpośrednio osłabia siłę docisku. Zbyt słabe dociągnięcie elementów mocujących lub błędy w samej procedurze instalacyjnej znacząco zwiększają prawdopodobieństwo niebezpiecznego poślizgu w trakcie rozruchu napędu. Personel techniczny musi bezwzględnie przestrzegać granicznych wartości momentów siły podanych przez producenta sprzętu.

Niezawodność nowoczesnego układu napędowego

Właściwie zaprojektowane i poprawnie zainstalowane mocowanie cierne bezpośrednio wspiera wysoką niezawodność całego układu napędowego. Praktyka zaopatrzeniowa śląskiej hurtowni NAABAAHI jednoznacznie pokazuje rosnące zainteresowanie inżynierów utrzymania ruchu rozwiązaniami skracającymi czas montażu podzespołów automatyki. Wdrożenie bezluzowego wariantu w fabryce wymaga jednak dużej staranności przy początkowym doborze średnicy otworu bazowego oraz ścisłego trzymania się procedur odtłuszczania detali. Prawidłowo zaimplementowany mechanizm stożkowy całkowicie eliminuje groźne wibracje i skutecznie wydłuża bezawaryjną żywotność każdej nowoczesnej przekładni pasowej.
